Crear iconos


En esta página añado el manual sobre crear iconos de locomotoras para añadir a la central ECoS.

Pero también algunas puntualizaciones que dado, que es un traducción de un manual original no puedo hacer en el documento, pero sí fuera de él.


1ª consideración o truco:

Además de poder reiniciar la ECoS mediante el botón como se explica en el manual, si ya estamos en la página web de control de la central, podemos también reiniciarla de forma remota mediante el menú correspondiente como se muestra en las imágenes adjuntas.

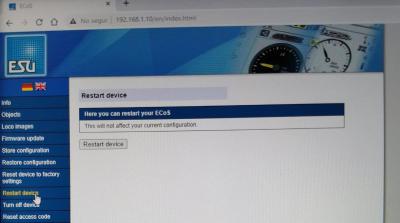

Una vez que le clicamos en el menú que dice

Aquí puede reiniciar su ECoS

la central comenzará el proceso y nos

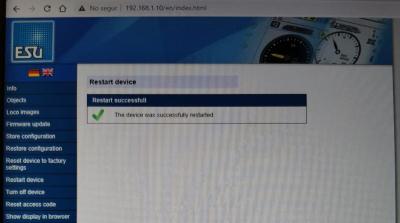

sale una confirmación:

El dispositivo se ha reiniciado con éxito.



Con este reinicio en "remoto" se consigue que la central se restablezca y por tanto los iconos ya estarán cargados en la central.


2ª consideración:

Los iconos se puede también reutilizar para la central en blanco y negro, y para ello se pueden reeditar y quitarle el color con GIMP de manera que se queden en blanco y negro.

Icono para la central 50000 = blanco y negro o color (la central lo reconvierte) con unas dimensiones de 80 x 20 pixeles.

Icono para la central 50200 = color con unas dimensiones de 190 x 40 pixeles.

Como quedarían los iconos de una locomotora para ambas centrales (he realizado una prueba con el programa GIMP):

imagen a 190x40 para ECoS 50200 Imagen a 80x20 b/n para ECoS 50000 imagen a 80x20 color para ECoS 50000

3ª consideración:

ESU guarda en un lugar llamado LokBild-Bazar muchos iconos tanto en blanco / negro o en color, y se pueden elegir por categorías. La primera son las dos centrales y el resto son tipos.

https://www.esu.eu/download/lokbild-bazar/
